一、工作原理：精準傳動的科學邏輯

1. 皮帶傳動：采用高精度同步帶（如德國馬牌），齒形與帶輪嚴格匹配，避免傳統皮帶打滑問題，確保傳動比恒定
2. 松緊調節：模組兩側設計可調螺釘，方便調試皮帶張力，避免因松弛導致的定位偏差
3. 閉環控制：結合光電開關反饋信號，形成閉環控制，進一步提升定位精度（可達±0.05mm）

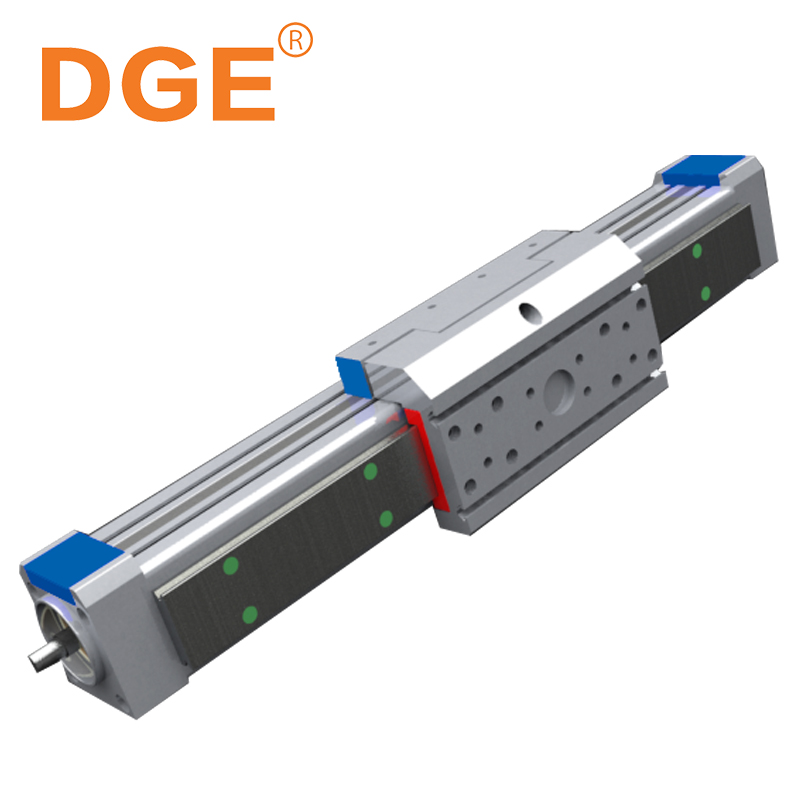

二、核心組成：模塊化設計的精妙架構

• 傳動單元：同步帶、帶輪（20齒，導程5M）及電機（標配臺達伺服電機）
• 支撐結構：高強度鋁合金型材（64*64mm缸筒），輕量化且剛性高
• 導向系統：上銀碳鋼直線導軌與滑塊，確保運動平穩
• 輔助組件：NSK防水軸承、不銹鋼防塵裝置，適應復雜環境

三、優勢分析：為何成為檢測行業首選？

1. 精度與效率兼顧： 定位精度達±0.1mm（1米行程內），滿足光學檢測、探針測試等微米級需求3；

• 傳動效率高達98%，遠超滾珠絲杠（85%-90%），縮短檢測周期4。
• 長壽命與低成本： 德國馬牌同步帶耐磨抗老化，維護周期長；

1. 成本僅為絲杠模組的1/5-1/4，性價比顯著
2. 環境適應性
3. 不銹鋼防塵罩與防水軸承設計，適用于潔凈室（醫療檢測）或粉塵環境（工業質檢）

四、應用場景：從實驗室到產線的全覆蓋

1. 精密光學檢測： 用于顯示屏缺陷檢測，模組高速移動攝像頭，配合圖像算法識別微米級瑕疵。
2. 自動化探針臺： 在半導體測試中，精準定位晶圓位置，確保探針接觸一致性。
3. 在線質量分選： 結合傳感器，快速分揀不良品（如電池極片厚度檢測），速度可達5000mm/s
4. 醫療設備校準： 驅動CT機滑環或生化分析儀樣品臂，滿足醫療級衛生標準與低噪音要求
5. 五、選型要點：匹配需求的關鍵參數
6. 精度與速度：短行程（＜1米）優先選±0.05mm高精度型號；長行程需關注速度衰減問題

• 負載與剛性：負載＞30kg時，選擇加強型導軌或雙電機驅動（如DGE-60-TB-EG加強型）
• 環境適配：潮濕環境選用防水軸承，粉塵場景標配防塵罩

1. 定期檢查皮帶張力： 每月用張力儀檢測，避免過緊（增加磨損）或過松（打滑）8。
2. 清潔與潤滑：用無紡布清理導軌粉塵，每季度涂抹鋰基脂潤滑；同步帶禁用油性清潔劑，以防橡膠老化69
3. 預防共振： 長行程模組（＞3米）需降低最高速度（如降至3000mm/s），避免共振損傷結構3。
4. 軟件監控： 接入MES系統實時監測振動、溫度數據，預警潛在故

鼎格同步帶直線模組以其精密、高效與可靠的特性，正在重塑檢測行業的效率標準。無論是微觀世界的納米級缺陷捕捉，還是宏觀產線的批量分選，它都以“隱形動力”的角色，默默支撐著質量管控體系的升級。隨著數字孿生未來檢測設備將更智能、更自適應——而這背后，離不開每一個精密傳動部件的持續進化
